欢迎来到上海启为！ 登录|注册

全部商品分类
当前位置: 首页 > 技术资料 > 利盟不干胶打印指南

相关商品

浏览历史

利盟不干胶打印指南
上海启为信息科技有限公司 / 2019-01-12



标签是一种压敏材料为多层材料, 包含各种组合的纸张 (可打印的材料), 粘合剂, 和可去除的保护背衬 (衬里)。这些材料加在一起可能会导致太厚难以处理。


标签是所有打印机可靠地进纸和打印最困难的材料之一。热、压力和纸张路径等因素可能会使标签的打印具有相当大的挑战性。例如, 熔融过程可能需要接近 225°C (437°F) 的温度和 25 psi 的压力。打印机之间的温度不同。检查特定打印机的部分。厚重的标签材料可以吸收热量, 从而影响碳粉的粘附和打印质量, 导致分层。
注意: 请确保使用专为激光打印机设计的标签, 以防止标签脱落或分层。

标签在激光打印机中的使用
·在 "纸张" 菜单中设置纸张大小、类型、纹理和重量, 使其与纸盒中加载的标签相匹配。
·在购买大量产品之前, 请先在标签上打印样品。
·使用专为激光打印机设计的标签。
·不要使用带有光滑衬里材料的标签。
·请勿使用带有外露粘合剂的标签。
·使用完整的标签页，不完整的标签页可能会导致标签在打印过程中脱落, 从而导致卡纸。使得标签中的粘合剂可能污染打印机和墨盒, 并可能使打印机和粉盒保修失效。
·加载前弯曲、抖散和对齐标签边缘。

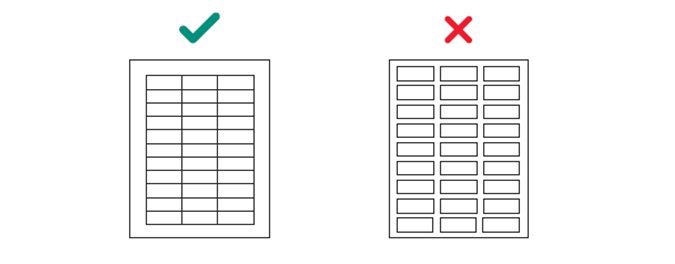

·仅使用标签之间没有间隙的标签页。

·不要连续打印大量标签。
·不要使用涂有涂层或施过胶的具有耐液体性的标签。
·标签建议只使用一次, 否则可能会污染打印机。
·先从标签纸的有标签一端进纸。
·使用直纹纸, 而不是横纹纸, 后者往往更容易卷曲。
·不要将标签与纸张或透明胶片一起装入同一纸盒。混合不同类型可能会导致进纸问题。

让生产商或对标签和激光打印机有广泛了解的供应商查看标签设计, 以确保您使用的是正确类型的标签。




标签组成

标签由三个基本部分组成: 衬里、粘合剂和面纸，也可能还有影响打印的表面涂层。为防止标签脱落, 请遵循建议的标签设计准则。脱落的标签可能会导致卡纸。当纸张卡在定影时, 标签或粘合剂也会融化。为这些标签组件中的每一个组成选择合适的材料有助于确保可靠的打印。

衬里
衬里, 也称为载体或衬里, 是标签所附着的材料。衬里携带标签通过打印机, 直接影响进纸可靠性。衬里重量和结构根据所使用的可打印材料而有所不同。
衬里应容易弯曲, 释放时返回到原来的扁平状态。保持弯曲的标签可能会导致卡纸或损坏纸张。这种弯曲会影响早期的使用corner buckler而不是拾取辊组件来分隔纸张的打印机型号。
一些压敏结构里使用的衬里材料被称为标签纸。标签纸是机器修整 (mf) 纸或光漆 (ef) 纸, 这些纸张被压光、超级压光或涂覆在一面。mf 具有不同程度的表面平滑度。在制造过程中, 纸张通过滚子 (湿或干) 的次数决定了表面的平整度。ef 无涂层, 外观光泽度低。
超级压光会产生高光泽度表面, 可能会很光滑。对于打印机来说, 某些超压衬里很难可靠地拾取和进纸。我们不建议使用专为高速激光打印机设计的超压衬里 (每分钟50页或更多)。
一些压敏结构使用牛皮纸衬里或漂白衬里。牛皮纸衬里是由硫酸纸浆制成的, 是 机器修整(mf)或机器涂釉 (mg)。大多数 mg 纸张都有很高的光泽度外观。高光泽、釉面表面可能会增加倾斜, 并且打印机进纸机构更难以可靠地处理。有些牛皮纸衬里可能会产生可接受的结果;然而, 我们强烈建议对使用牛皮纸衬里的压敏结构进行广泛的测试。
粘连在背面的平整的衬里可减少打印机内部的碳粉污染, 并提高进纸性能。光滑、无孔衬里更难以进纸, 也更增加在定影和传送辊中的碳粉堆积。粗糙的背衬会增加纸张路径摩擦, 从而导致倾斜和纸张卡纸。衬里的表面材料需要承受加热温度近 225°C (437°F)。最大为3毫米 (0.12 英寸) 的剥离面积可能会使表面材料暴露在这些温度下, 并可能导致定影污染。
与衬里相关的过多的纸张灰尘或碎屑可能会影响打印质量。如果衬里在生产过程中产生过多的纸张灰尘或碎屑, 则碎片可能与材料一起包装, 并最终进入打印机。这些特性在通过打印机进纸时也可能会影响打印质量。有关衬里的详细信息, 请参阅您的标签供应商。

胶粘剂
有三种基本类型的标签粘合剂: 可去除, 永久, 和半永久。所有类型, 具有适当的设计, 可以与您的打印机一起使用。丙烯酸基胶粘剂通常是标签打印机的首选。
与粘合剂相关的主要打印问题是打印机和墨盒污染。胶粘剂是半脂状的, 可能含有挥发性成分。如果纸张卡在定影, 粘合剂可能会融化, 污染打印机或释放烟雾。为避免将粘合剂粘在纸张路径导轨、传送辊、充电辊、感光鼓、转移辊和分离爪上, 请使用完整的标签页。
区域涂层意味着只在需要的地方放置粘合剂。纸张标签和嵌入式标签通常使用区域涂层。此外, 标签页边缘周围的非粘接边框为1毫米 (0.04 英寸), 可产生良好的效果。有关为打印机设计标签的详细信息, 请参阅粘合剂制造商或标签供应商。
沿着材料的外部边界剥离边缘底模, 再加上不渗出的粘合剂, 有助于防止粘合剂污染。这种设计需要更坚固的衬底材料, 以防止在对齐纸张边缘时损坏。一般情况下, 乙烯基和聚酯标签非常适合这种设计。
纸张和双面标签可能需要测试, 以确定哪种支持会产生良好的结果。
确保粘合强度足够, 以便标签保持在衬里上, 不在打印机中剥落。胶粘剂应能承受高达 25 psi 的压力和 225°C (437°F) 的加热温度, 而不会脱层、产生有害烟雾或在标签边缘、穿孔部位或模切部位周围渗出。剪切强度应足够强, 以防止粘合。有关详细信息, 请联系您的标签供应商。

面纸(可打印材料)
纸张、乙烯基和聚酯是可打印材料中最常见的材料。可打印的材料必须能够承受高达 225°C (437°F) 的温度和高达 25 psi 的压力。有关详细信息, 请参阅标签供应商。
仔细测试可打印的材料, 以确保它在您的打印机上令人满意地工作。

表面涂层
非纸张标签的表面涂层可以是水性的, 也可以是溶剂型的。避免在加热或压力下含有能排放有害烟雾的化学物质的表面涂层影响印刷质量、进纸可靠性以及碳粉对表面的粘附。表面涂层应能承受高达 225°C (437°F) 的温度和高达 25 psi 的压力, 以防止加热损坏。
水性表面涂层往往比溶剂型表面涂层更具有导电性, 而且更难以融合。对于一些水性表面涂层和重型衬里, 融印等级可能会低于可接受的水平。
溶剂型表面涂层的导电性往往低于水性表面涂层。当使用较重的衬里时, 溶剂型表面涂层的融印等级尚在可接受的水平内。
在衬里较重的标签上使用表面涂层时, 打印质量可能会降低。使用较轻的衬里可能会减少墨粉的飞溅。仔细测试标签, 以确保您的打印机的表面涂层功能令人满意。



乙烯基和聚酯标签特性


乙烯基标签在指定的设计参数范围内工作良好。乙烯基是热敏的, 所以衬里需要足够厚, 以吸收多余的热量, 防止融化。边缘底模可能会导致粘合剂污染。薄衬里或粘附力较弱可能会导致标签在打印机内剥落, 这需要更多的打印机维护。
由于进纸问题, 衬里表面融化温度低于定影温度的材料可能需要前缘和后缘剥离区域的最大值为 1.6 mm。我们建议衬里表面采用能够承受定影温度的材料, 从而避免将剥离面积从3毫米改为1.6mm。
当使用1.6 毫米剥离区域时, 将 1.6 mm 的公差紧紧地保持在一起是非常重要的。剥离面积小于 1.6 mm, 很有可能会发生粘合剂污染。

乙烯基是不吸收的, 这导致碳粉积聚在定影, 需要特殊的维护。有关维护打印机的详细信息, 请参阅打印机附带的文档。乙烯基可能需要额外的表面涂层, 以确保良好的碳粉附着力。当您打印乙烯基标签时, 您可能需要安装油刷。
聚酯标签的热敏性较低, 但也不吸收。聚酯标签的衬里可以更薄, 但对涂层和清洁的要求类似于乙烯基标签。


双面标签

标签通常不建议用双面, 因为它们具有特殊的结构。但是, 如果遵循某些设计、结构和使用准则, 则可以在标签页的两面进行打印。
在开发用于双面打印的纸张标签时, 生产商应确保该标签的设计是为了防止污染或堆积。污染会导致送纸问题和卡纸。
我们建议使用标签区域周围有非粘接边框的标签。确保释放强度足以承受 225°C (437°F) 的温度和高达 25 psi 的压力。
根据需要使用标签纽带。这些小的未切割区域 (约1.6 毫米或0.06 英寸) 有助于稳定标签, 防止在打印过程中在穿孔和模切处撕裂。
标签上的缝隙和切口将粘合剂暴露在打印机上。为了获得最佳效果, 请将标签页放置在一起, 使缝隙和切口与打印机的双面打印区域中的肋骨不对齐。这样做消除了标签粘合剂与打印机之间的任何接触点, 并防止打印机中的任何粘合剂污染。
首先将标签页与标签端装入。用直纹纸代替容易卷曲的横纹纸。
如果生产商开发用于双面打印的横纹标签, 则首先对该标签进行测试, 以确保其工作正常。
注意: 在购买大量标签之前, 请确保您使用打印机对标签进行了广泛的测试。
若要打印双面标签, 您可能需要安装定影清洁刷。定影清洁刷允许打印机在纸张标签的两面打印。



 适合标签打印的利盟打印机


黑白MS725，MS710/MS711，T系列
注意: 标签、信封和卡片材料始终以更低的速度打印。
支持的标签
标签类型
宽度和长度
重量
厚度
平滑度
纸标签
76 x 216 mm
(3 x 8.5 in.)a
Up to 180 g/m2 (48 lb)
0.102–0.305 mm
(0.004-0.0012 in.)
100–400 Sheffieldb
Dual web
Up to 180 g/m2 (48 lb)
聚酯

Up to 220 g/m2 (59 lb)
乙烯基

Up to 300 g/m2 (92 lb)
a 多功能进纸器支持的标签的最小尺寸为 76 x 124 mm (3 x 5 英寸)。标准和可选纸盒中支持的标签的最小尺寸为 148 x 210 mm (5.8 x 8.3 英寸)。
b 150-250谢菲尔德是最佳选择。使用高于300谢菲尔德的媒体可能会导致打印质量下降。


标签是激光打印机最困难的打印材料之一。标签应采用特殊的定影清洁刷, 以优化进纸的可靠性。
以上机型打印标签需要一种特殊的定影清洁刷, 以防止粘黏。
建议在lexmark ms710 和 ms711 上打印标签时安装特殊的定影油刷40x8579。订购新墨盒时, 请确保墨盒中包含正确的定影清洁刷。
可以对专门设计的某些标签进行双面打印。要实现双面打印标签，必须安装特殊的定影腊刷40x8581。为双面标签打印而设计的墨盒包含两个清洁刷。在正常使用墨盒的中途更换清洁刷, 以提供额外的清洁和优化性能。
有关用于打印乙烯基标签的带油刷或蜡刷的墨盒的信息, 请联系您的耗材和标签专家。
注意: 使用乙烯基标签时, 不建议使用蜡刷。


彩色 CS720, CS725, CX725
注意: 标签、信封和卡片材料始终以更低的速度打印。
支持的标签
标签类型
宽度和长度
重量
厚度
平滑度
纸标签
76 x 216 mm
(3 x 8.5 in.)a
218 g/m2 (58 lb)
0.13-0.20 mm
(0.005-0.0008 in.)
50–300 Sheffieldb
乙烯基

* 多功能进纸器支持的标签的最小尺寸为 76 x 124 mm (3 x 5 英寸)。标准和可选纸盒中支持的标签的最小尺寸为 148 x 210 mm (5.8 x 8.3 英寸)。
* 50谢菲尔德是最佳选择。使用高于300谢菲尔德的媒体可能会导致打印质量下降。
注意: 将标签打印限制为偶尔使用, 每月约1500个标签。


彩色CS820, CX820, CX825, CX860
注意: 标签、信封和卡片材料始终以更低的速度打印。
支持的标签
标签类型
宽度和长度
重量
厚度
平滑度
纸标签
76 x 216 mm
(3 x 8.5 in.)a
Up to 180 g/m2 (48 lb)
0.13–0.20 mm
(0.005-0.0008 in.)
50–300 Sheffieldb
Dual web
Up to 180 g/m2 (48 lb)
聚酯

Up to 220 g/m2 (59 lb)
乙烯基

Up to 300 g/m2 (92 lb)
Integrated forms
N/A
Up to 175 g/m2 (47 lb)c
N/A
N/A
a 多功能进纸器支持的标签的最小尺寸为 76 x 124 mm (3 x 5 英寸)。标准和可选纸盒中支持的标签的最小尺寸为 148 x 210 mm (5.8 x 8.3 英寸)。
b 50谢菲尔德是最佳选择。使用高于300谢菲尔德的媒体可能会导致打印质量下降。



注意：利盟其他在售的机型都只能打印普通的纸标签，且建议每月数量不超过20张



用户评论(共0条评论)

  • 暂时还没有任何用户评论
总计 0 个记录，共 1 页。 第一页 上一页 下一页 最末页
用户名： 匿名用户
E-mail：
评价等级：
评论内容：
验证码： captcha
